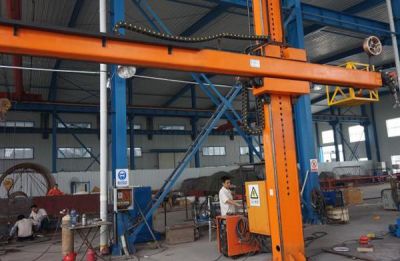

本機是和自動焊機配套組合而成的自動焊接機械設備。它可與焊接滾輪架配套，應用壓力容器的各種焊縫及其它圓筒形構件的內外縱縫和環縫的焊接。橫臂伸縮有效行程：4000mm,橫臂伸縮進給速度：120-1200mm/min，橫臂升降速度1000mm/min。該機主要有立柱、橫臂、導向座、升降機構、底座等組成，立柱為長方形梁，雙軌式。立柱頂端為橫臂升降機構，由電機帶動蝸輪蝸桿減速機及鏈輪鏈條，鏈條一端連接導向裝置，另一端固定在立柱內的平衡鐵上，使橫臂保持平衡。橫臂的水平伸縮運動是由交流電機經渦輪渦輪桿減速機驅動齒輪齒條實現的，其運動速度可根據焊接需要在一定范圍內任意調節。

《立柱式自動焊接操作機》發布于2016年5月10日
